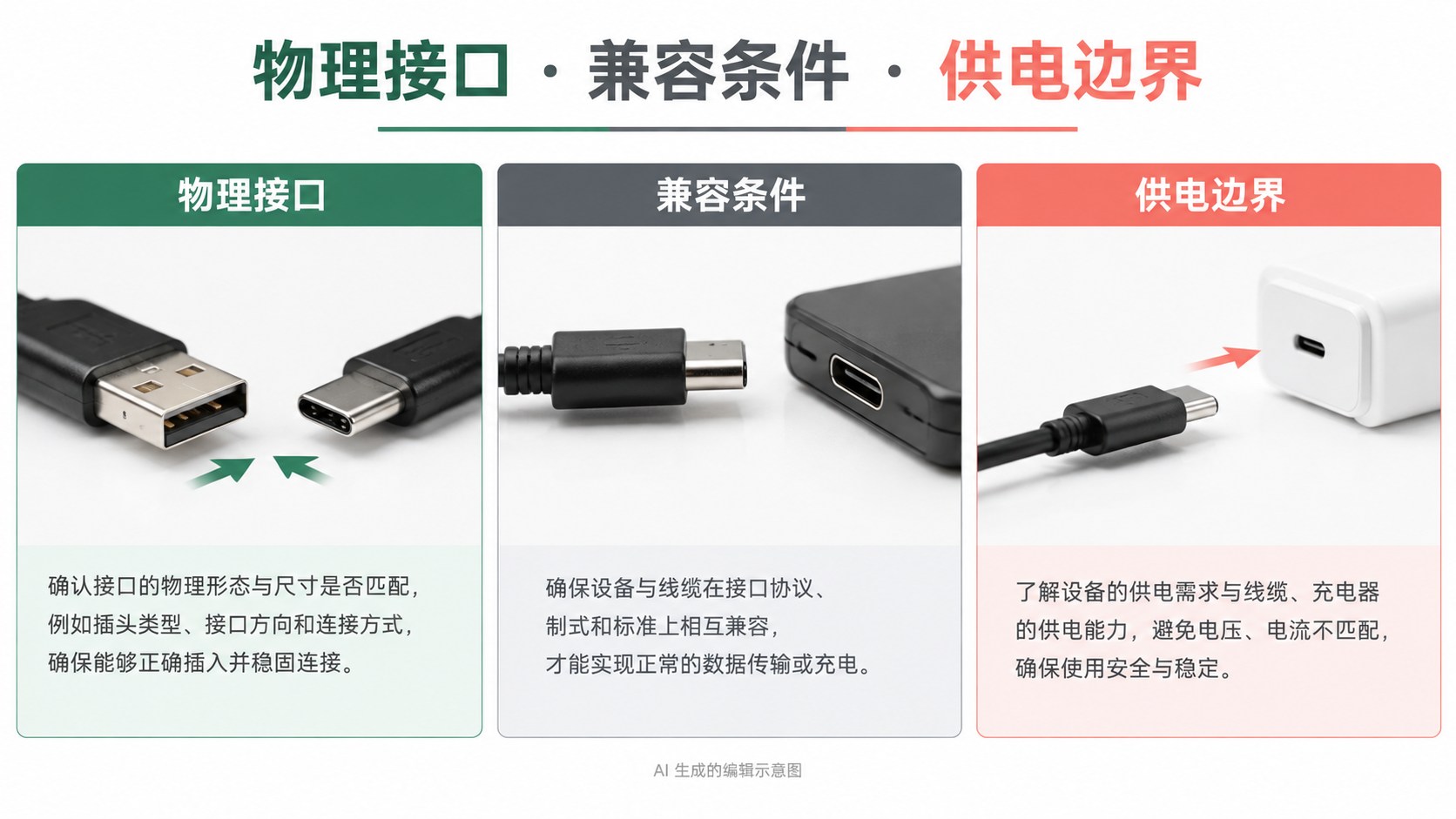

电子配件连线图，能画得接上，不代表实际兼容。物理接口、功能条件与供电范围需要分别确认。先有型号和可靠资料，再安排线条与工作状态；没有证据的组合暂不绘制，比一张很有技术气氛却让人误解能力的场景更有用。
电子配件连线图，能画得接上，不代表实际兼容。物理接口、功能条件与供电范围需要分别确认。先有型号和可靠资料，再安排线条与工作状态；没有证据的组合暂不绘制，比一张很有技术气氛却让人误解能力的场景更有用。
假设一条线缆在场景图里接上平板和显示器，画面会让读者联想到视频输出。若资料只说明某种连接用途，这个画面已经增加了功能暗示。连接示意的错误常常不在商品外形，而在两个正确外形被放到了一种未经确认的关系中。
每条连接线都要有依据
连接示意先用名称和箭头做草图，让资料负责人确认组合，再加入商品形象。无法确认兼容条件时，不进入正式图。最后检查连接方式、包装范围与实际版位各自的状态。
先确认线材、设备与接口的具体型号，记录资料出处与条件。外观相似的接口不能只凭照片判断功能，也不能因为线材颜色和形状接近就沿用另一款示意。缺少兼容资料时，暂不绘制该组合，先向产品负责人补齐。
说明图明确输入、输出与必要条件，避免一条箭头承担多个含义。若画面只是展示接口形状，就不同时表现未核实的工作结果。信息分工清楚，用户才能知道正在看外观、连接方式还是功能说明。
检查生成结果的接口数量、方向与线材端头，尤其关注结构相近却不同的形状。画面看起来能够插上，只是视觉关系，仍需资料核对。也不要为了排版简化而画出不存在的转接头，否则简图会增加另一种错误理解。
配件与工作状态分别验收
场景中的转接器、供电设备与线材若属于额外条件，应说明是否随附。无法让读者分清时，可以拆成包装内容图和连接说明图。购买范围与使用条件是不同信息，不能把一组完整场景当作全部商品随附清单。
正文描述与箭头含义对齐，检查有没有把可能连接写成必然兼容，把某种条件下可用扩大为全部设备可用。没有资料的表述删去，不交给模型补完整。本文没有设备实测，也不对供电、安全或性能作保证。
移动端预览让接口和说明能够一起读懂。文字离连接点太远、线条交叉太多或条件藏在角落，都容易误读；可以拆成步骤或减少同时出现的对象。清楚不等于信息越少越好，关键条件仍须留在相应位置。
最终文件保留型号、资料与审核记录，设备更新时重新核对组合。连接图的价值是让用户理解实际可用关系，而不是让画面显得技术感更强。先确认接口身份与条件，再完成视觉表达，才能避免把能插上画成能够完成所有工作。
连线草图可以先用设备名称与箭头说明关系，再添加商品形象。这样资料负责人在没有复杂视觉干扰的情况下确认组合，发现缺少供电、转接或型号条件时及时补齐。草图确认的是表达内容，并不替代实际设备测试，未测试状态仍应保留。
制作完成后让不熟悉任务的同事复述画面含义。如果他读成所有设备都能使用，而资料只支持某个组合，就调整文案与布局。复述检查帮助发现表达范围是否过宽，最终能力结论仍由可靠资料和必要验证决定。
